ESLM钢绞线束联结器，按使用部位不同可分为：锚头联结器与接长联结器。

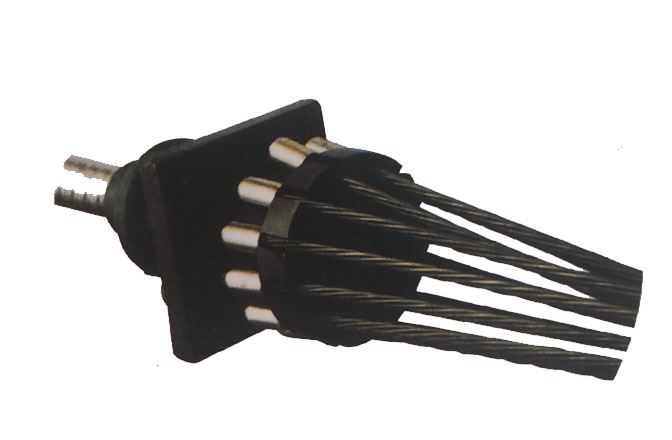

1)、锚头联结器：其联结体是一块增大的锚板，锚板中部的锥形孔用于锚固前段束，锚板外周边的槽口用于挂住后段的挤压头，设置在构件端部，用于锚固前端并联结后段束。

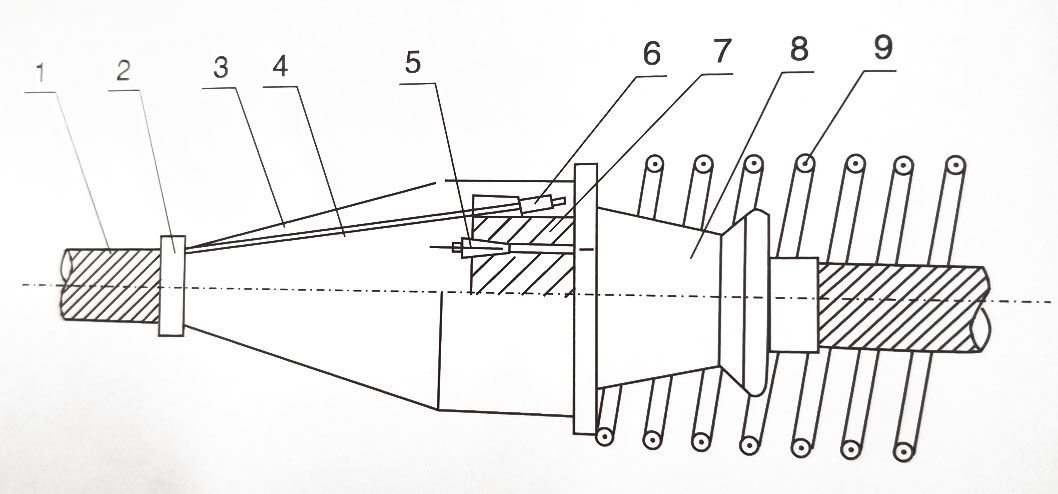

▼ 构造图

1、波纹管    2、紧筛环    3、罩壳    4、预应力筋    5、夹片    6、挤压锚具    7、连接器    8、喇叭管    9、螺旋筋

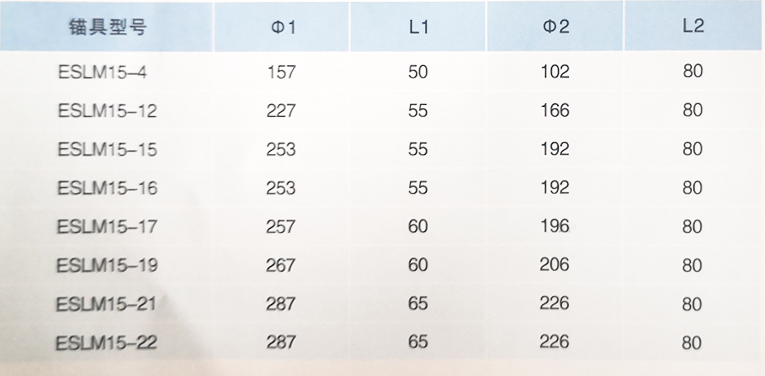

▼ 参数表    单位：mm

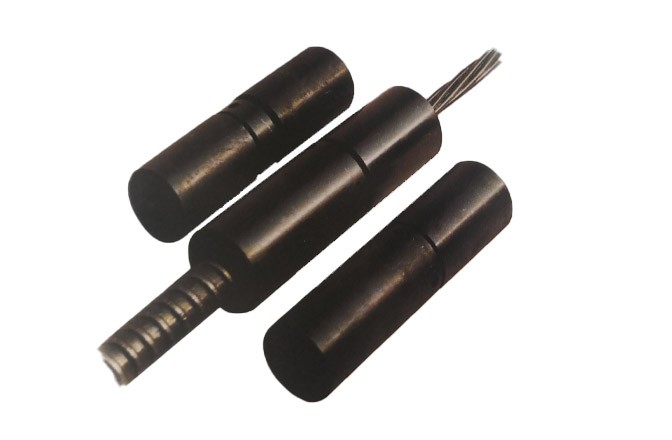

2)、接长联结器：多设于后张法构件体外，用于张拉力的传递，反复使用。设计根据张拉工艺而定，通常的形式有：钢绞线联钢绞

线，精轧螺纹钢联钢绞线等形式。可大量节约预应力钢材，降低成本。

▼ 构造图

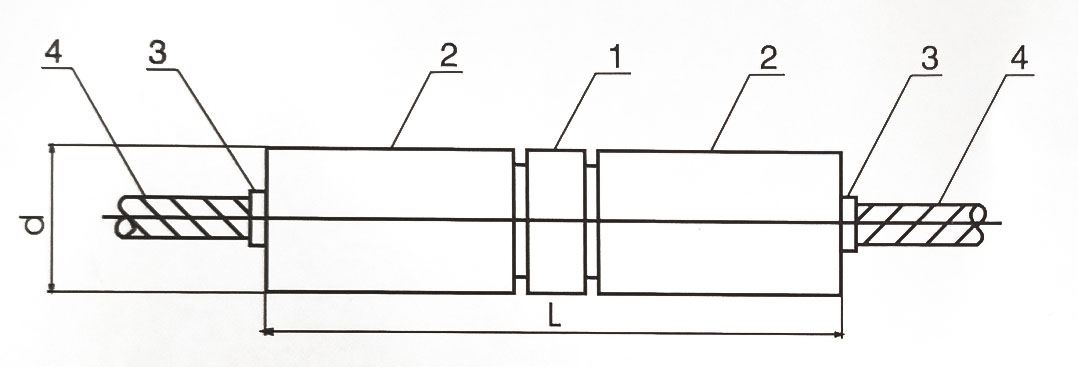

1、连接轴    2、连接套    3、夹片    4、钢绞线

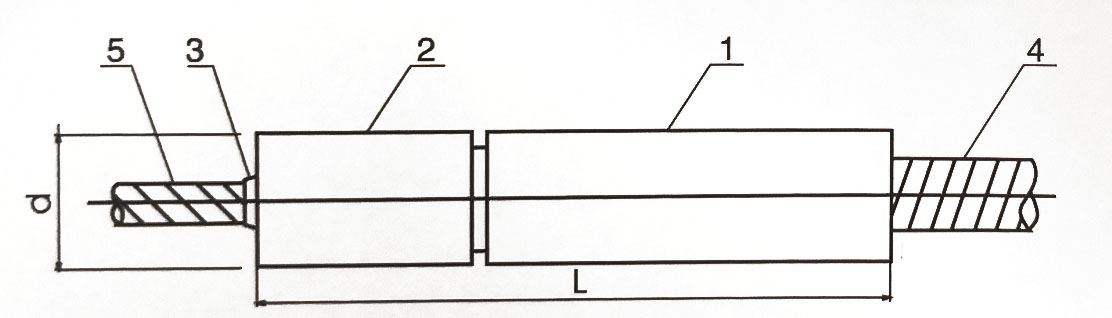

1、链接轴    2、连接套    3、夹片    4、精轧螺纹钢    5、钢绞线
